[ 재고소진시까지 할인판매 ] Rubrehose PCB 기판
Hotswap
v1 - 기본 TKL 레이아웃 (84 / 87)
v1.2 - 스플릿 백스페이스 지원
v1.3 - 스플릿 백스페이스 및 계단식 캡스락 지원
Solder
v1 - 스플릿 L / Rshift 및 F13 지원
v1.2 -계단식 캡스락, 스플릿 백스페이스 추가
종류
88 Solder (v1 / v1.2 )
84 Hotswap (v1 / v1.2 / v1.3)
87 Hotswap (v1.2/ v1.3)
[ 재고소진시까지 할인판매 ] Rubrehose PCB 기판
Hotswap

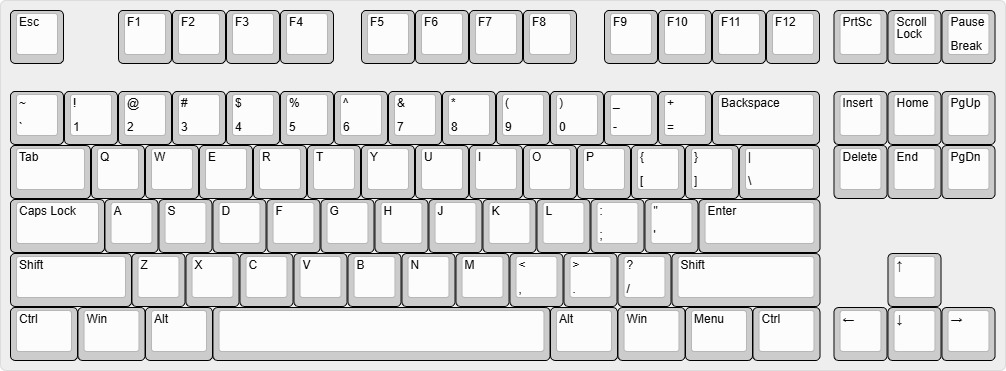

v1 - 기본 TKL 레이아웃 (84 / 87)
![[ 재고소진시까지 할인판매 ] Rubrehose PCB 기판](https://cdn.imweb.me/upload/S20210907a7ae803d355ac/f7cb232422eca.jpg)
![[ 재고소진시까지 할인판매 ] Rubrehose PCB 기판](https://cdn.imweb.me/upload/S20210907a7ae803d355ac/7b716040bff4b.jpg)

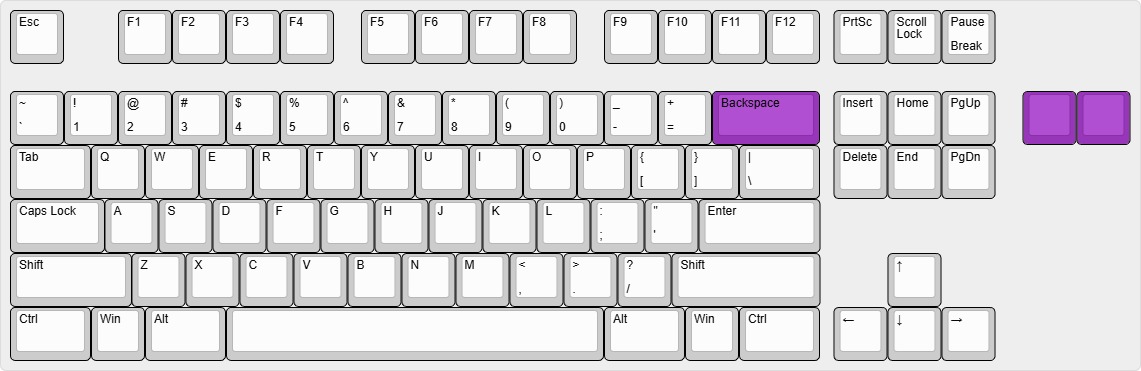

v1.2 - 스플릿 백스페이스 지원
![[ 재고소진시까지 할인판매 ] Rubrehose PCB 기판](https://cdn.imweb.me/upload/S20210907a7ae803d355ac/f9082f89e3f02.jpg)
![[ 재고소진시까지 할인판매 ] Rubrehose PCB 기판](https://cdn.imweb.me/upload/S20210907a7ae803d355ac/f50b227e22567.jpg)

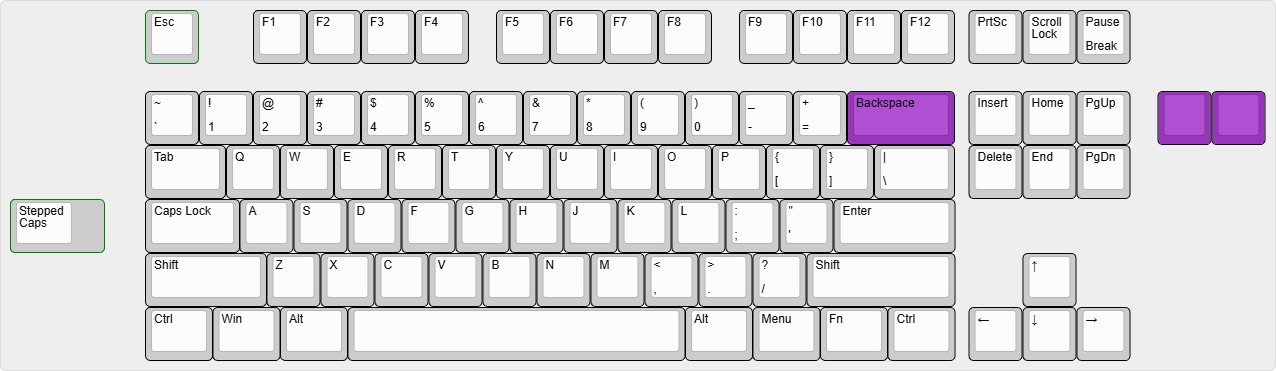

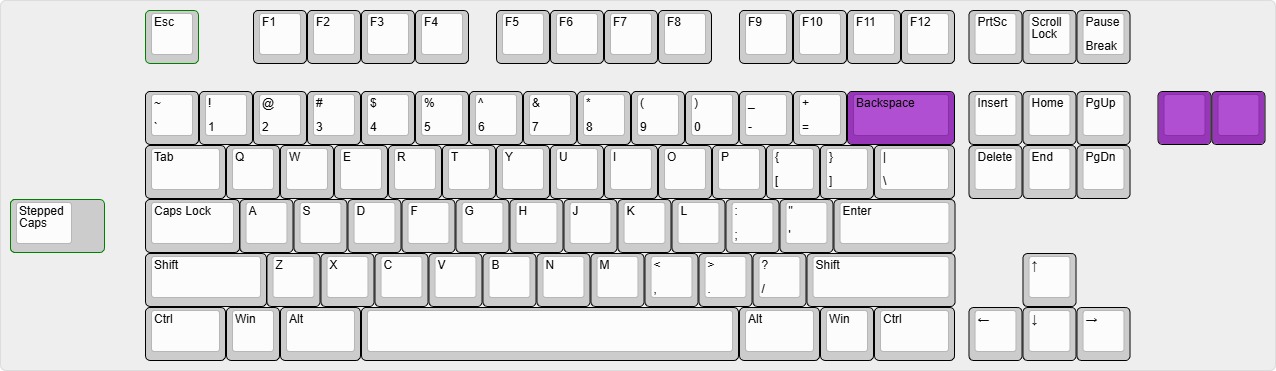

v1.3 - 스플릿 백스페이스 및 계단식 캡스락 지원
![[ 재고소진시까지 할인판매 ] Rubrehose PCB 기판](https://cdn.imweb.me/upload/S20210907a7ae803d355ac/2f6958904d31a.jpg)
![[ 재고소진시까지 할인판매 ] Rubrehose PCB 기판](https://cdn.imweb.me/upload/S20210907a7ae803d355ac/9a3f9a378901a.jpg)
Solder

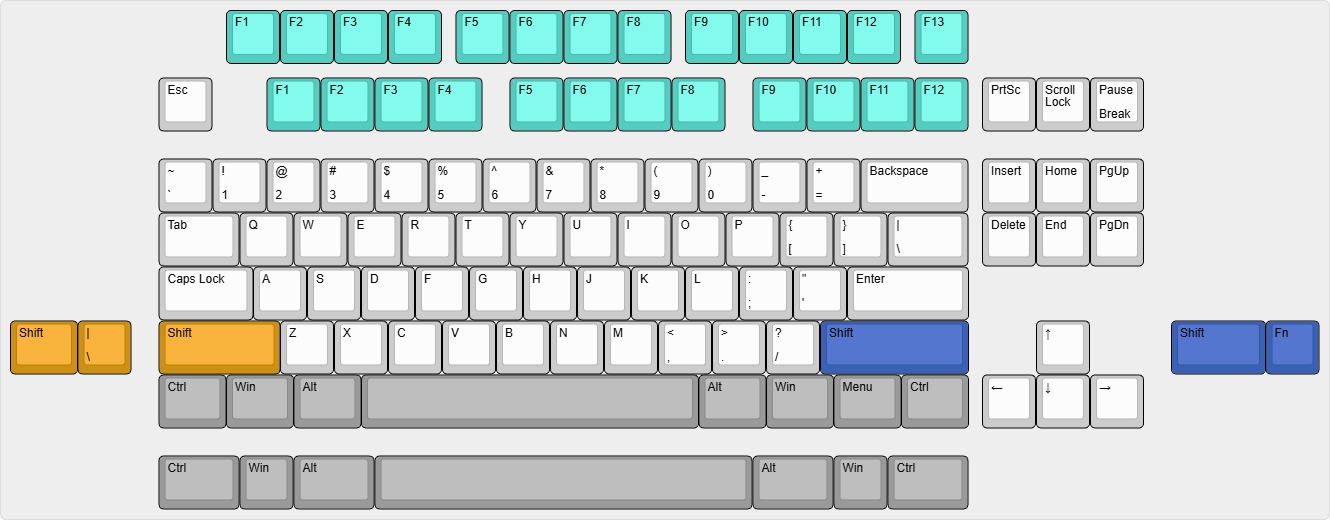

v1 - 스플릿 L / Rshift 및 F13 지원
![[ 재고소진시까지 할인판매 ] Rubrehose PCB 기판](https://cdn.imweb.me/upload/S20210907a7ae803d355ac/0374204cc6cba.jpg)

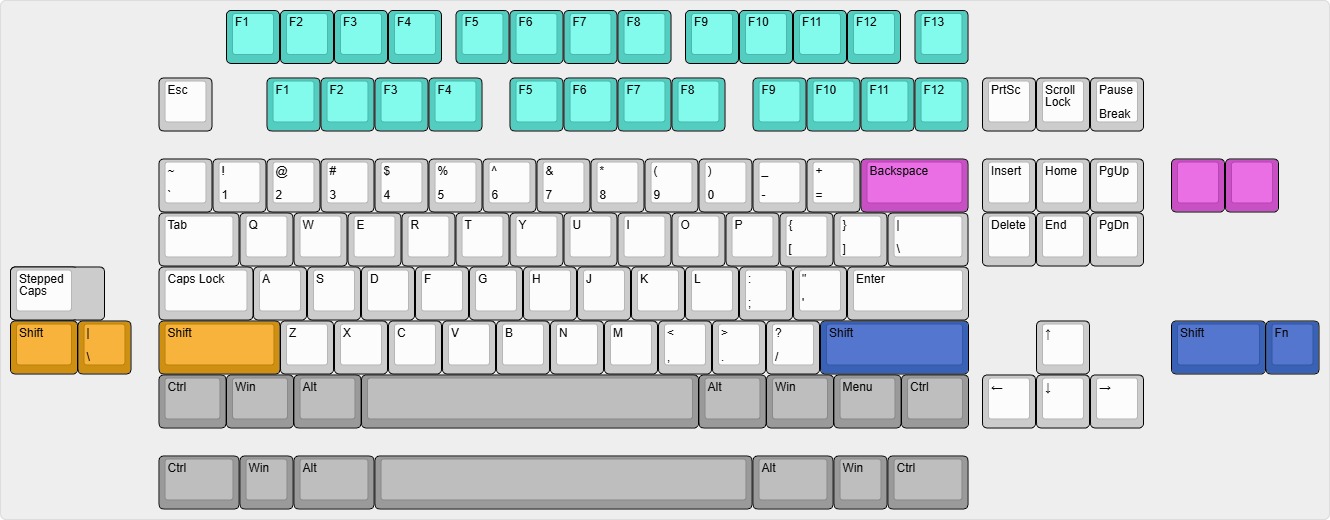

v1.2 - 계단식 캡스락, 스플릿 백스페이스 추가
![[ 재고소진시까지 할인판매 ] Rubrehose PCB 기판](https://cdn.imweb.me/upload/S20210907a7ae803d355ac/a446189067ebe.jpg)
모든 기판은 Universal Daughterboard (EZmate)와 호환됩니다.
(v1은 EZmate 도터보드 제공. v1.2 & v1.3은 별도 구매 필요)

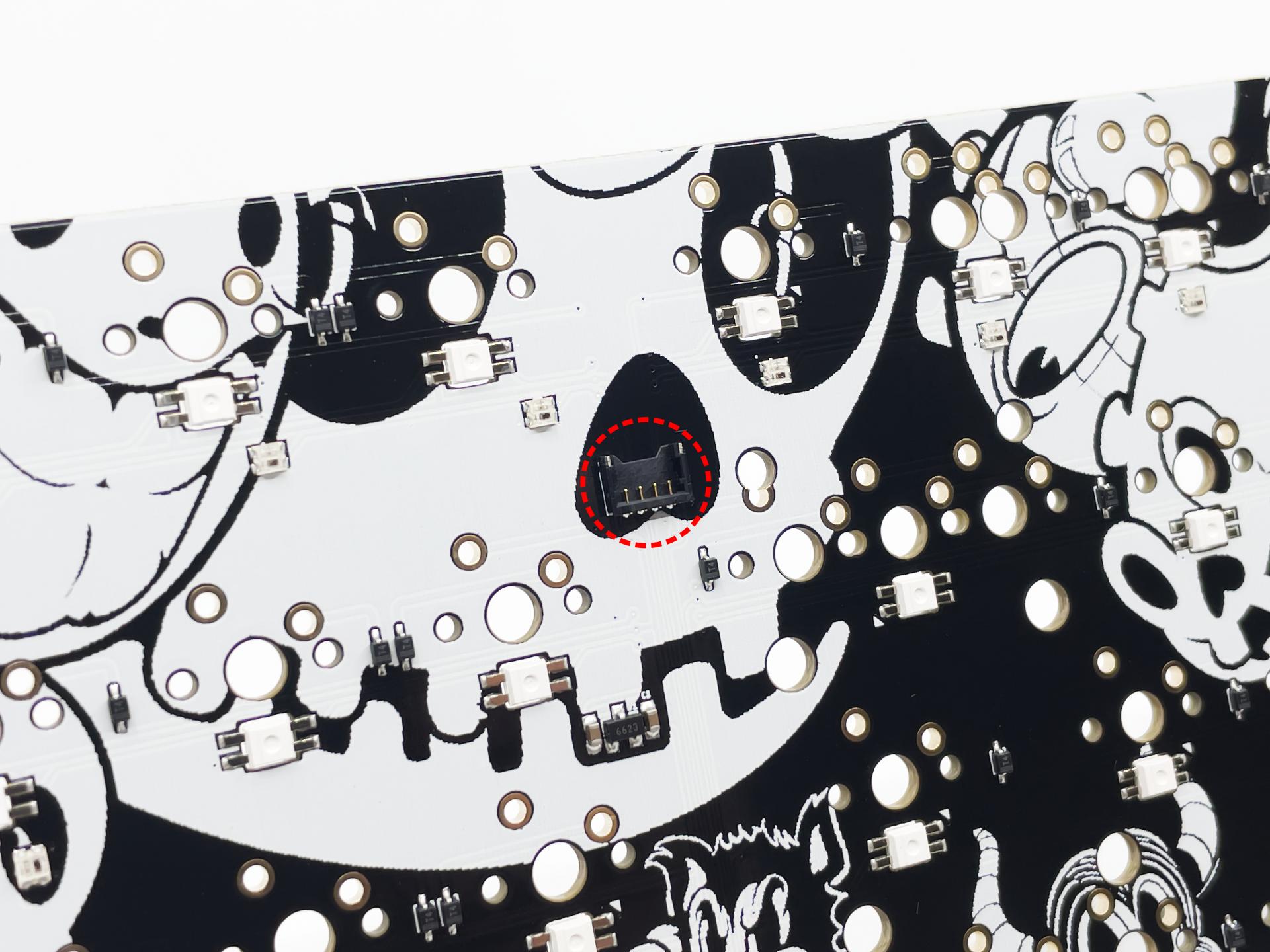

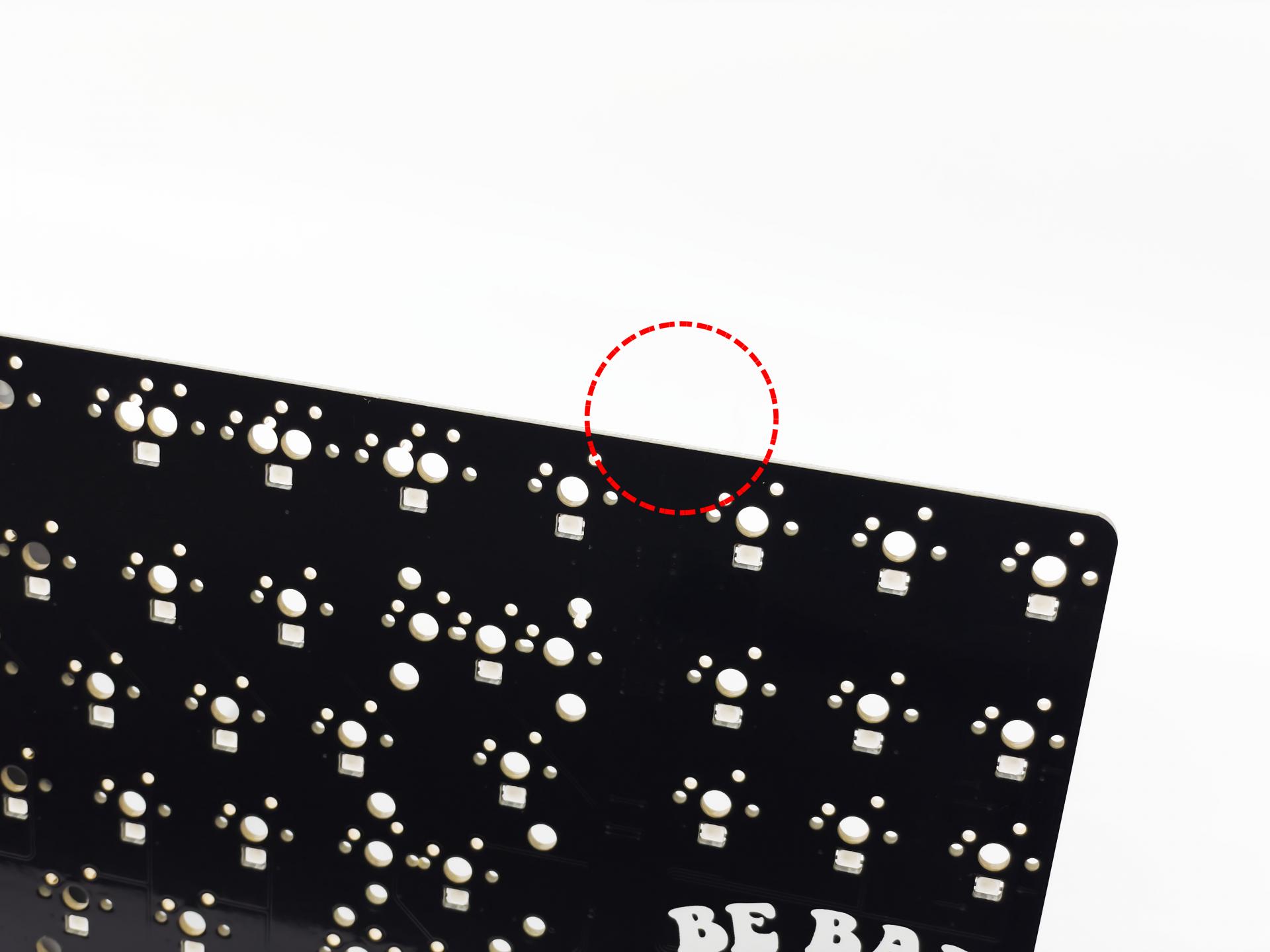

V1 = Daughter Board전용 기판 (USB C 단자 없음)
![[ 재고소진시까지 할인판매 ] Rubrehose PCB 기판](https://cdn.imweb.me/upload/S20210907a7ae803d355ac/36d75573bbe76.jpg)
![[ 재고소진시까지 할인판매 ] Rubrehose PCB 기판](https://cdn.imweb.me/upload/S20210907a7ae803d355ac/0283613a04291.jpg)

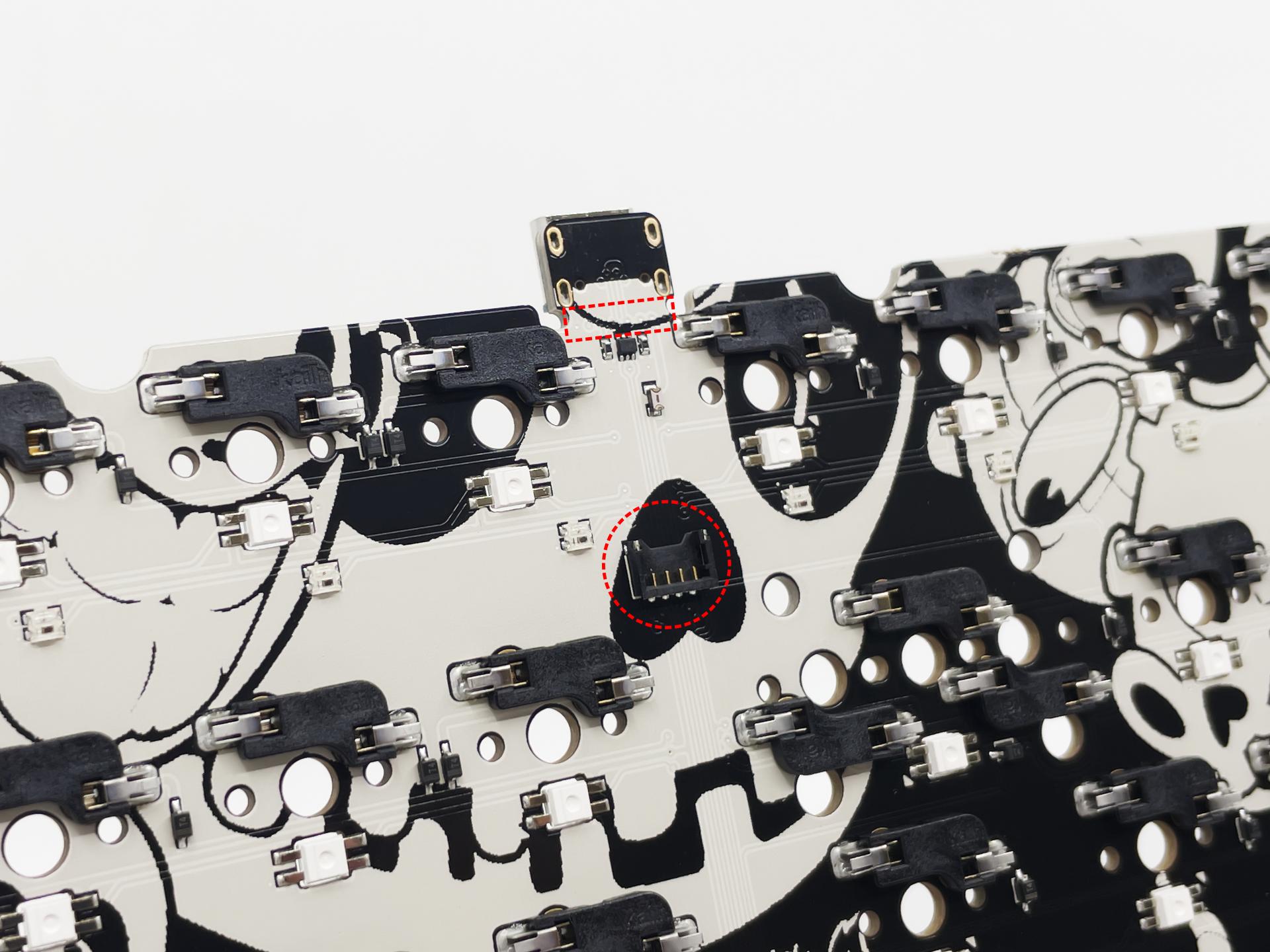

V1.2 & V 1.3 = 브레이커블 USB-C 포트 적용. 떼어낸 후 도터보드 사용 가능
![[ 재고소진시까지 할인판매 ] Rubrehose PCB 기판](https://cdn.imweb.me/upload/S20210907a7ae803d355ac/579ee8a6ef944.jpg)
종류
88 Solder (v1 / v1.2 )
84 Hotswap (v1 / v1.2 / v1.3)
87 Hotswap (v1.2/ v1.3)
# 주요 호환 키보드
돌고래, 트리플 A, 프로그 (F12, F13은 솔더 기판만 호환), F1-8x 등 일반적인 F12 TKL 배열키보드와 호환
솔더 기판은 F13 레이아웃도 지원합니다
# KLC PCB 리셋/플래싱 하는 법
KLC TKL PCB를 플래시하는 방법에 대한 간단한 가이드입니다.
RP2040 칩을 메인 프로세서로 사용하는 모든 KLC의 기판에 동일하게 적용됩니다.
( AlphaOmega v1.1, Rubrehose PCB - v1 / v1.2 / v1.3, DB Coreless )
[ Step 1 ]

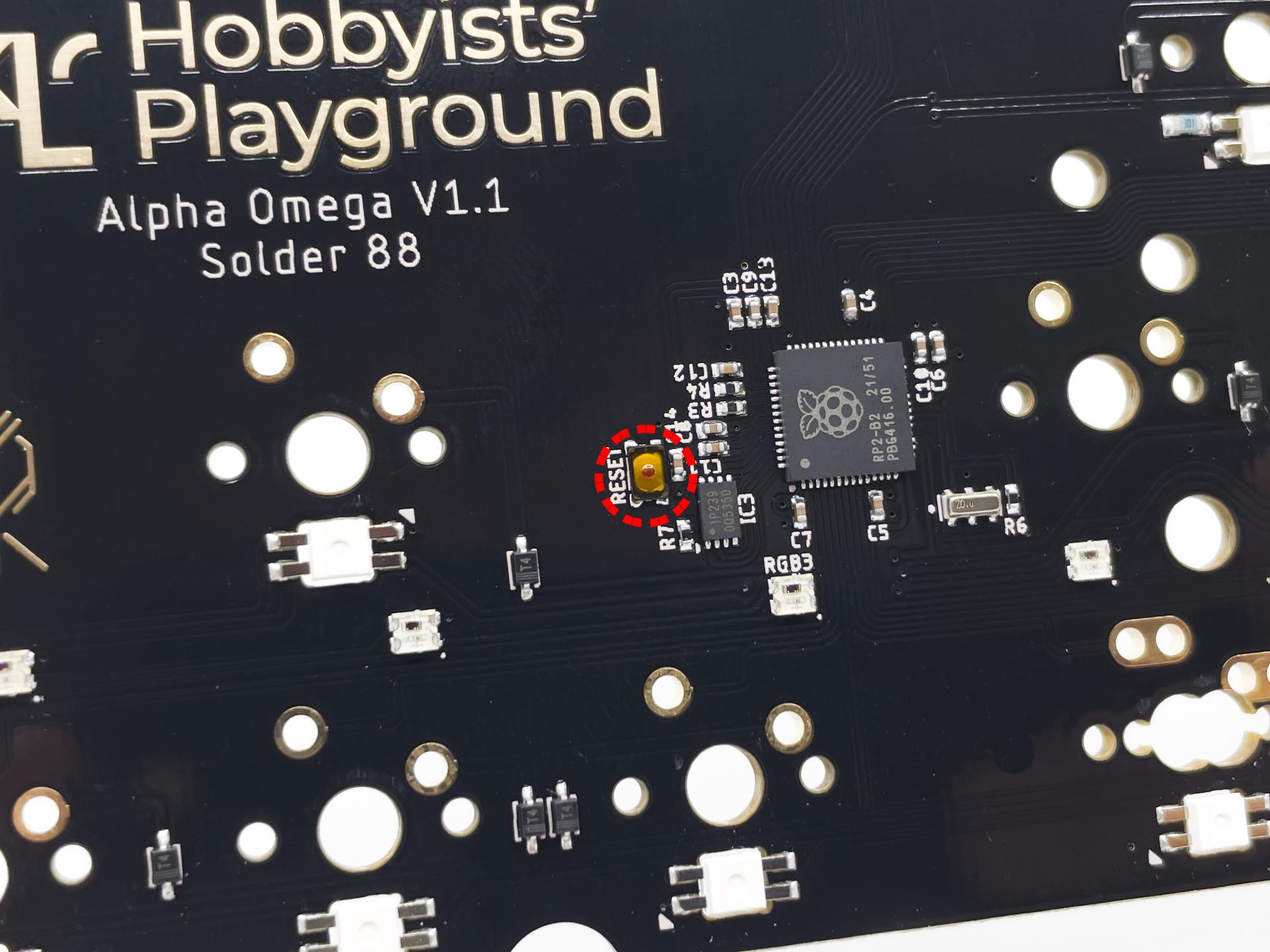

PCB와 컴퓨터가 연결 해제된 상태에서 MCU 옆에 있는 리셋 버튼을 누른 상태로 USB 케이블을 연결합니다.
![[ 인스탁 ] KLC Alpha Omega PCB v1.1 기판](https://cdn.imweb.me/upload/S20210907a7ae803d355ac/b81a7d912f5e6.jpg)
[ Step 2 ]
Windows의 경우 내 컴퓨터 (ThisPC)에서, macOS의 경우 데스크톱에서 'RPI-RP2' 라는 새 드라이브가 표시됩니다.
KLC 데이터센터에서 해당하는 기판의 펌웨어 파일을 다운로드받은 후, 위 드라이브로 끌어다 놓습니다.
RPI-RP2 드라이브가 사라지며, PCB는 업데이트된 펌웨어로 자동으로 다시 시작됩니다.
※ 기판 별 펌웨어 및 JSON 파일은 상세페이지 하단 KLC 데이터센터에서 다운로드 받으실 수 있습니다.
